不等分割・不等リードの採用と刃部の剛性をさらに高めた設計により、びびりを最大限に抑え炭素鋼に照準を合わせた高能率な加工ができるようになりました。

また、多機能な性能を実現する新開発の特殊刃形状の採用により、側面加工・溝加工・ドリリングによるアプローチに対応が可能です。

ラインナップは、高剛性なレギュラータイプ（MSCZ440）と、被削材への干渉を防ぐロングネックタイプ（MSCZ440-LN）の2種類あります。

びびりの抑制・剛性アップ・切りくず排出性
を実現した新開発のデザイン

普通鋼の高能率加工を小径で実現するために考え抜かれた工具形状に信頼の無限コーティングを施すことで、安定した長寿命化を図ります。

❶ 不等分割・不等リードの採用

❷ 切りくず排出性と高剛性を両立する2つの溝深さ

❸ 強度アップさせる外周刃形状

❹ 切りくずをコントロールする底刃段差

高剛性と切りくず排出性の両立

2つの溝の深さ

刃部の先端付近は切りくずの排出性を高めた大きなチップポケット、後端付近はしっかりとした芯厚で高剛性といった2段設計により高能率な加工ができます。

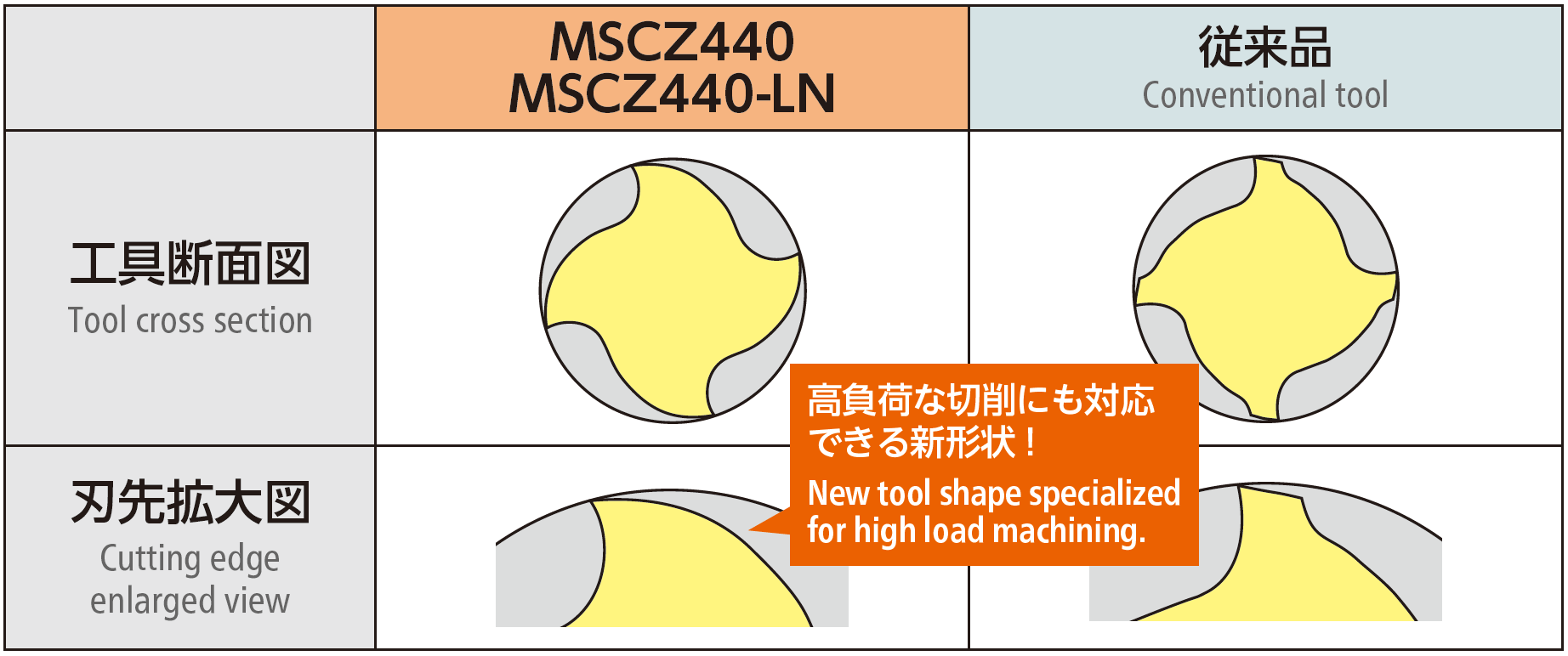

強度を高めた外周刃

新開発の特殊刃形状により、高負荷な切削にも十分耐えられる強度を獲得し、刃径φ1の小径工具でもびびりを抑えた高能率な加工を可能にします。

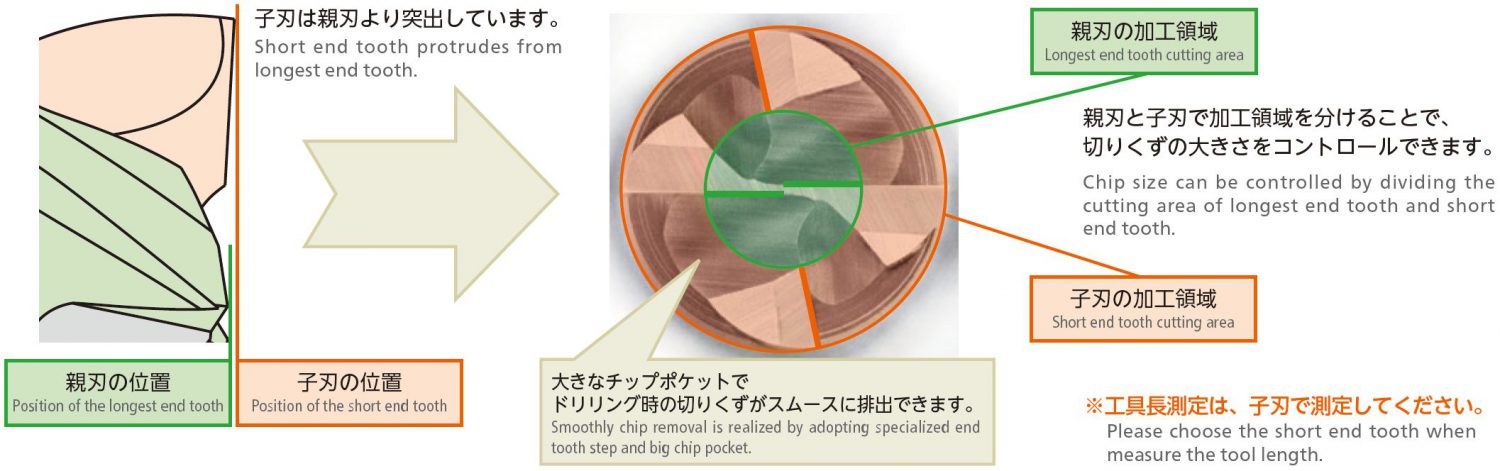

底刃の段差による切りくずコントロール

底刃に設けた特殊設計の段差と大きなチップポケットにより、切りくずをスムースに排出することを可能にし、4枚刃形状でも安定したドリリング性能を実現しました。

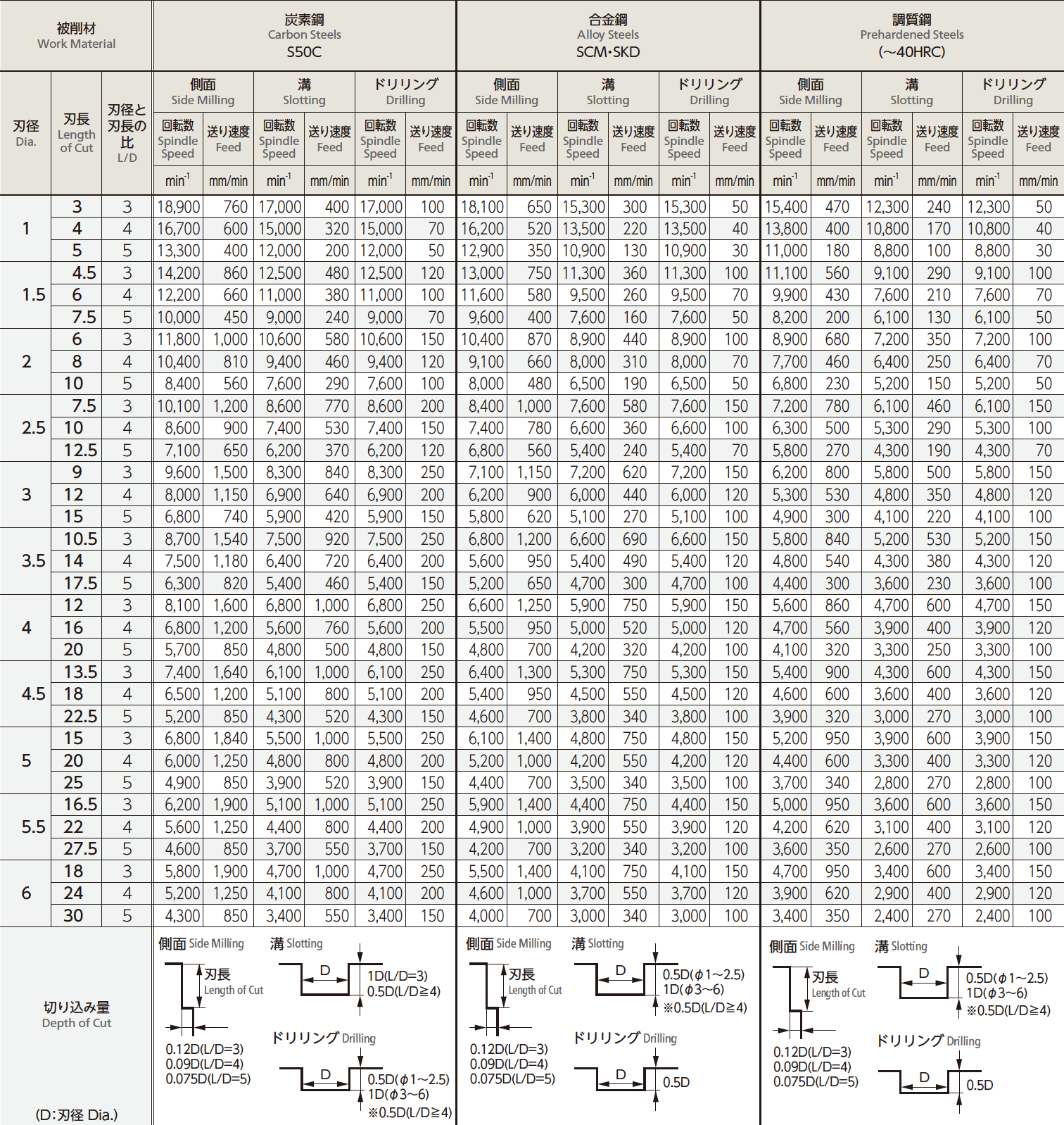

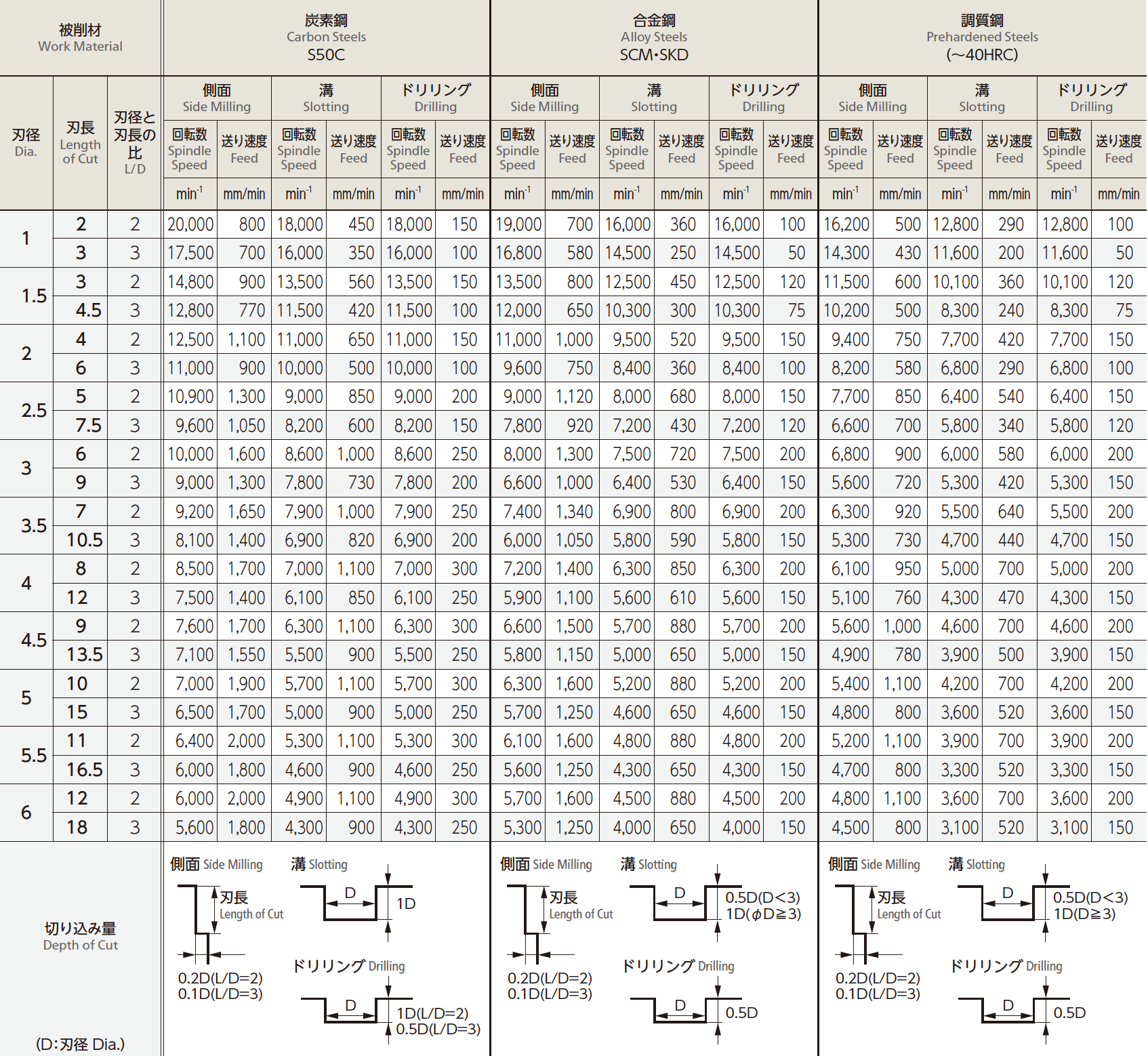

切削条件参考表

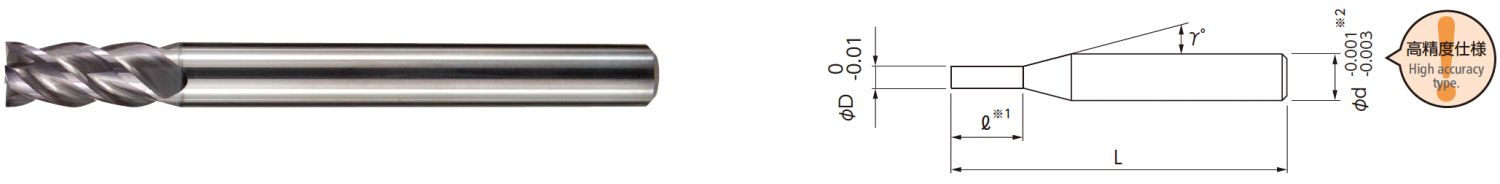

MSCZ440

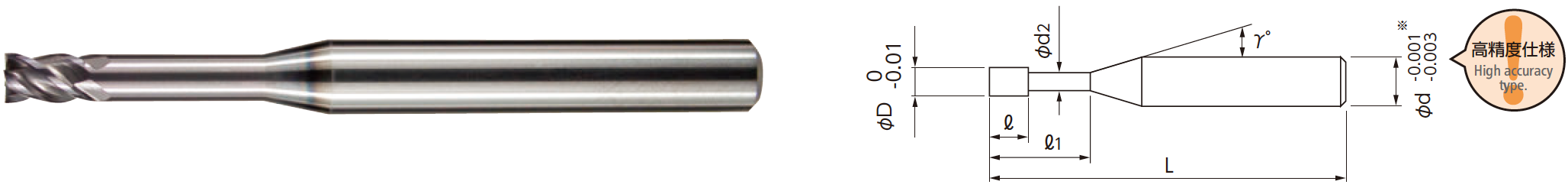

MSCZ440-LN
